Baubericht Jagtpanzer Elefant
Neben meinem Brückenlegerprojekt habe ich nebenbei noch ein anderes Fahrzeug in der Mache.
Die Basis des Fahrzeugs war eine Kleinserie die dann über das Panzerketten-Forum zum Verkauf angeboten wurde.
Geliefert wurde dann etwas etwas was mit einem gut gebauten und detalierten Modell nichts zu tun hat.
Bei meinem Modell waren nicht mal die Luken dabei. Anfags wurde mir noch versprochen das diese noch aus
Metall gegossen und dann nachgeliefert werden. Das einzige was ich noch bekommen habe war eine späte
Tigerluke vom Imperial die aber leider mit einer Elefantenluke reichlich wenig zu tun hat.
Aber auch die gelieferten Teile waren alles andere als Detailgetreu.
Beispiel: Die Radkappen und das Antriebsrad.
Deshalb habe ich neue Radkappen für die Laufrollen und Antriebsräder gebaut.
Hier mal der direkte Vergleich:
Unter der Frontpanzerung (wo das Bug-MG drinn ist) war ungelogen ein 4mm Spalt. Leider habe ich kein Foto
gemacht. Diese musste also auch komplett neu gebaut werden. Auch die Schleppösen wurden neu angefertigt.
Hier mal ein Vergleich zwischen den ursprünglichen Fahrerluken und dem Rohrwiegen-Zusatzpanzerung
Hier die eingebauten Getriebe. Auf dem 2.Bild kann man das "präzisions" Langloch erkennen. Ein weiterer
Beweis für die Genauigkeit mit der das Modell gebaut wurde. Inzwischen ist da eine Buchse eingebaut.
Auch die Panzerplatte des Kugelgelenkes war zu groß. Dafür war sie aber auch viel zu dünn.
Die KWK Lagerung wurde komplett neu aufgebaut so das diese auch nach links und rechts Schwenken
kann. Auch ein Rohrrückzug ist verbaut.
Die Kettenschutzbleche wurden gegen Polyplatten mit Struktur ausgetauscht.
Hier noch ein paar Bilder vom jetzigen Bauzustand. Inzwischen habe ich auch die Motor-Gitter neu angefertigt.
Diese müssen aber noch nachgearbeitet werden. Die KWK habe ich auch noch leicht konisch gedreht.
Keines Update. So langsam wird es Detailreicher. Auf dem 2. Bild sieht man
den Elefanten von einem
Modellbaukollegen. Er hat auch dieses halbfertige Modell
gekauft und sein Lehrgeld bezahlt. Da er keine
Werkstatt hat, bauen wir beide
Fahrzeuge bei mir um.
Es ging wieder etwas
weiter. Der vordere Teil ist fast fertig.
Die neue Kommandantenluke ist auch kurz vor der Fertigstellung. Die Luken sind
natürlich voll beweglich.
Die Rohrzurrung aus Messing
Und der vordere Kettenschutz
Mein Elefant wird zurzeit etwas vernachlässigt. Aber etwas weiter bin ich doch gekommen.
Zimmerit ist drauf.
Lautsprecher sind drin und Elektronik ist fertig.
Hier mal ganz aktuelle Bilder von meinem Elefanten.
Das Heck ist nun auch so gut wie fertig.
Es fehlen nur noch die Ersatzketten-Halter.
Die müssen aber noch warten bis die richtigen Ketten vom Jan da sind.

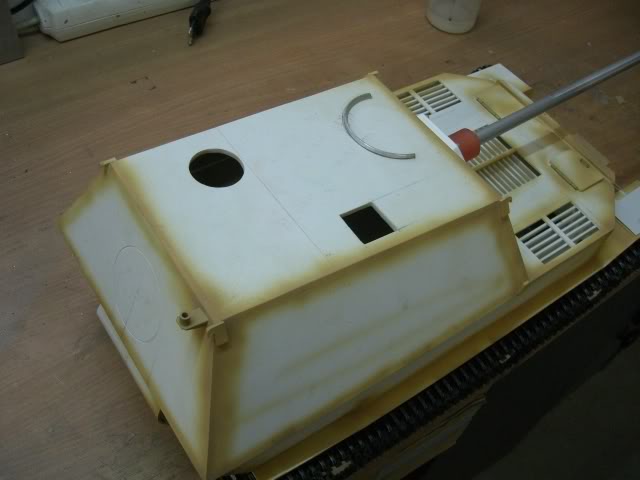

Heute Abend haben wir am Dach weitergemacht.
Mit diesem Ergebniss.
Keines Bilderupdate vom Elefantenbau
Der Schmutzfänger ist hinzugekommen.
Das Dach ist fertig.
Das Motorgitter ist vorlackiert und aufgeklebt.
Die Luken sind fertig...
und haben Innendetails bekommen.
Jetzt müssen die Ketten noch umgebaut werden und dann kann mit der Endlackierung angefangen werden.
Und wieder mal neue Bilder.
Die ersten Lackschichten sind drauf.
Allerdings kommt wie immer die Farbe bei diesen Kellerfotos nicht so gut rüber.
Diesmal auch mit den richtigen Ketten.

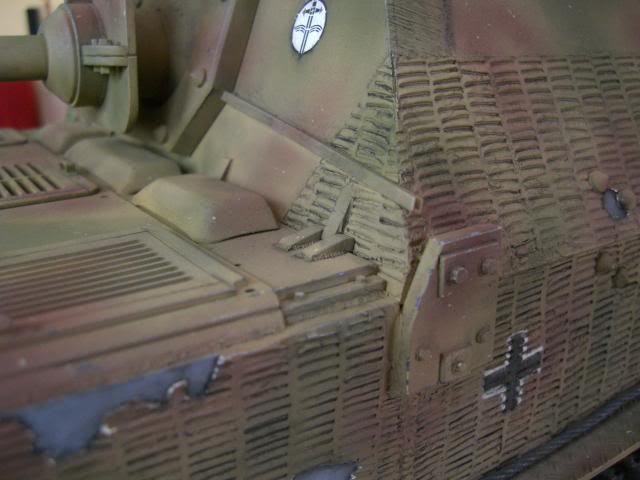

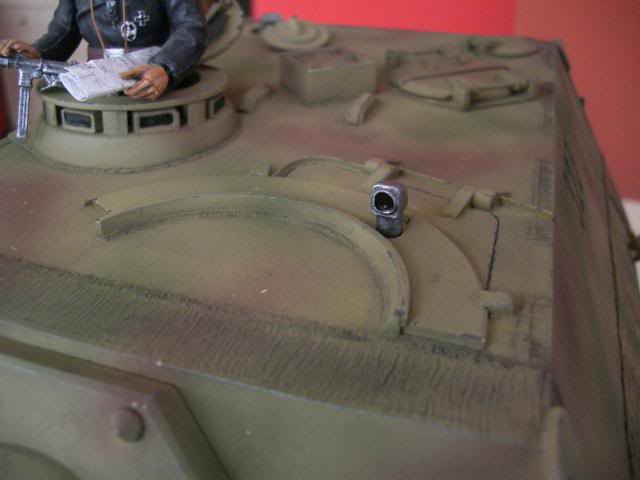

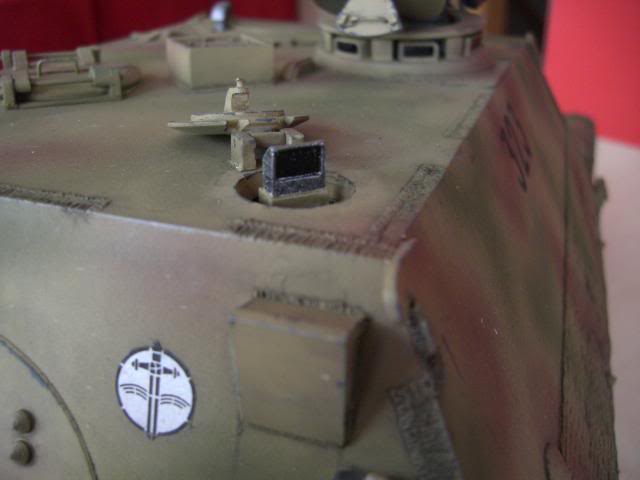

Dann will ich mal zum Abschluss meines Elefantenprojekts kommen.
Hier einige Bilde das fertigen Fahrzeugs:
Ich hoffe er gefällt.
