Baubericht Bandai Hummel 1:15
Herausforderung an der Hummel war ein funktionierender Rohrrückzug.
Es war zwar ein rechtes getüftel, aber mit guten Ergebnis wie ich finde.
Hummel in SW
Hummel in farbe
So und jetzt einige Bilder vom Innenleben.

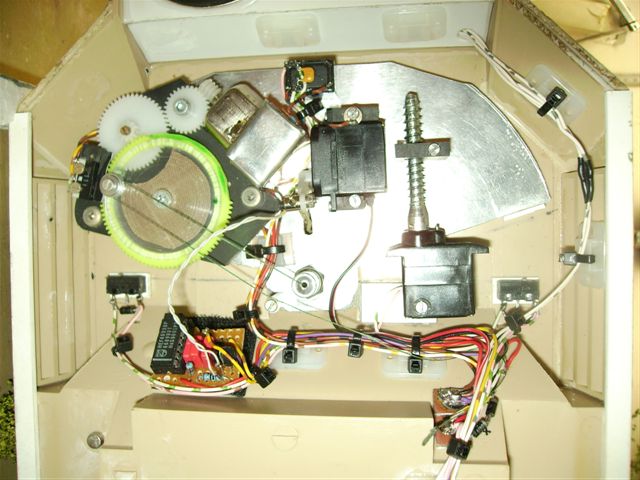

Auf dem Bild siet man links die Einheit für dem Rohrückzug in der mitte den Servo fürs heben und
rechts den zum Getriebemotor umgebauten Servo zum schwenken.
Im Lauf ist eine Feder eingebaut die diesen beim Schuss zurückzieht.
Die Rolle auf dem Rohrrückzugseinheit wirkt als umgekehrten Flaschenzug (Wegverlängerung)
um den Rückschlagweg auf ca.65mm zu bringen.
Die ganze Grundplatte wird über den Servo mit der Wendel (Holzschraube) geschwenkt.
Die 2 Micoschalter dienen als Endschalter.
Die kleine Platine ist für den Mündungsblitz.
Und hier die Wanne. Ich habe HL Getriebe verbaut, die Kette ist mit Stahlstiften verstärkt,
die Rollenwagen sowie alle Laufräder und die Leitrolle haben Messinglager. Hinten unter den
Ersatzlaufrädern sind die Ladebuchse und ein Drehschalter zum einschalten.
Ein paar Detailfotos habe ich natürlich auch gemacht.
